Vergelijk C057 en C058, kies een oppervlakteafwerking en bekijk de installatie- en verwijderingsinstructies.
Kies C058 voor compatibele 8 mm houten of multiplex paneelverbindingen. Dit model is 35 mm breed en 1,5 mm dik, met een keuze uit zinkplating of zwarte elektroforetische coating. Selecteer hieronder een afwerking en bevestig vervolgens de complete verbinding met een monster.
| Model | Paneeltoepassing / clipbreedte | Open de afwerkingsspecificatie |
|---|---|---|

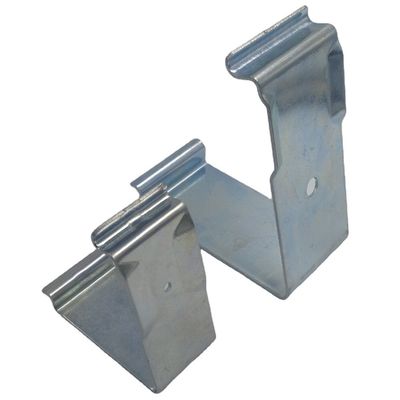

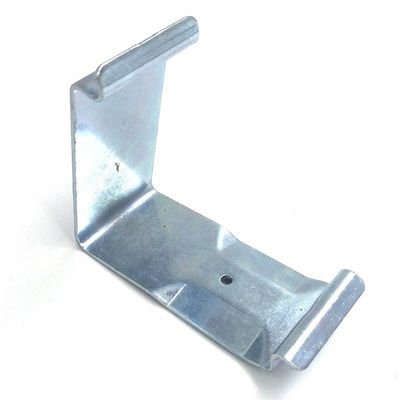

| C058 | 8 mm / 35 mm | Verzinkt (zilver) |
| C058 | 8 mm / 35 mm | Zwarte elektroforetische coating (e-coating) |
Beide afwerkingsopties gebruiken 1,5 mm plaatstaal. Controleer de complete paneelverbinding, niet alleen de paneeldikte.Overzicht C057 model | Overzicht C058 model.
| Specificatie | C058 |
|---|---|
| Materiaal | Koolstofstaal van graad 50 (Chinese graad 50 / 50#) |
| Standaardbreedte | 35 mm |
| Plaatdikte | 1,5 mm |

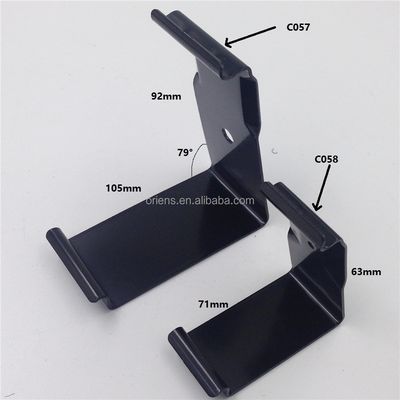

| Afmetingen profieltekening | 71 mm en 63 mm; zie tekening |
| Paneeltoepassing | 8 mm houten/multiplex panelen; controleer de complete verbinding |
| Hittebehandeling | Hittebehandeld voor veerkracht; 42-46 HRC |
| Afwerking geleverd op deze pagina | Verzinkt (zilver) of zwarte elektroforetische coating (e-coating) |
| Referentie eenheidsgewicht | 68 g |
De profielafmetingen zijn referentietekeningen, geen specificatie van totale lengte x breedte x hoogte. De paneeldikte alleen bepaalt de pasvorm niet: controleer de complete paneelrand en de bijpassende verbinding met een monster voordat u bestelt.
Verzinkt (zilver) of zwarte elektroforetische coating (e-coating). De dikte van de zinkcoating is minimaal 5 micrometer; de dikte van de zwarte e-coating is minimaal 25 micrometer. Selecteer de gewenste afwerking bij het aanvragen van een offerte. Corrosieprestaties zijn afhankelijk van de omgeving, hantering en coatingconditie; coatingdikte is geen zoutsproeitest-uur rating of een gegarandeerde levensduur in maritieme omstandigheden.
Handmatige installatie betekent niet dat de verwijdering gereedschapsloos is. De hoeveelheid en afstand van de clips zijn afhankelijk van het complete doosontwerp en de verzendvereisten.
| Verpakkingsspecificatie | C058 |
|---|---|
| Aantal per doos | 250 stuks |
| Gewicht doos | 17 kg bruto inclusief doos |
| Afmetingen doos | 490 x 240 x 170 mm |
| 500 stuks bestelling per model | 2 dozen; 34 kg bruto inclusief dozen; 0,039984 m3 |
Deze kartonspecificaties zijn van toepassing op zowel verzinkte als zwart e-coated standaardclips. De bovenstaande verzendcijfers zijn exclusief eventuele extra pallet- of buitenverpakking. C058 verzendberekeningen gebruiken het bevestigde bruto kartongewicht van 17 kg; 68 g is een referentie eenheidsgewicht.
![]()

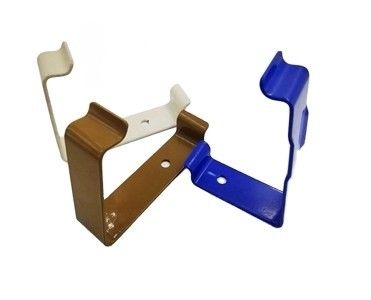

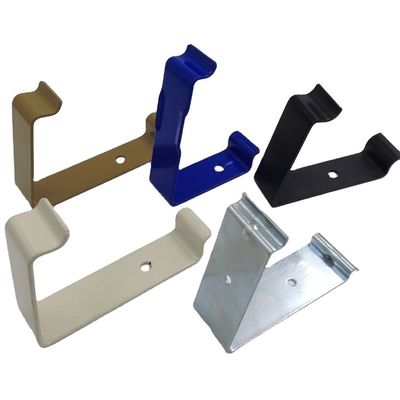

Galerij assortiment foto's kunnen andere clipontwerpen of gekleurde poedergecoate monsters tonen. Deze pagina specificeert de standaard C058 afmetingen en afwerking zoals hierboven vermeld; gekleurde monsters worden niet geïdentificeerd als zwarte e-coating.

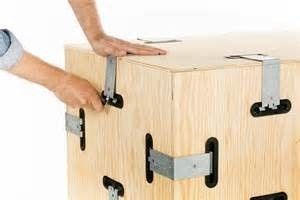

Standaard C057 en C058 clips zijn hardware voor compatibele houten en multiplex kratten gebruikt in exportverpakkingen, herbruikbare logistiek, machineverzending en assemblage ter plaatse. ORIENS levert de clips en bijbehorende scharnieren en verwijderingsgereedschappen; houten kratten en verpakkingstassen zijn niet inbegrepen.
Aangepaste zeefdruk- of reliëflogo's zijn beschikbaar. Stuur uw logo-kunstwerk, het vereiste model, de afwerking en de hoeveelheid voor bevestiging. Koolstofstaal van graad 50 is het standaardmateriaal gespecificeerd op deze pagina. Een 65Mn veerstaalvariant kan afzonderlijk worden besproken; het materiaal en de specificaties moeten worden bevestigd in de offerte.
Crate clip verwijderingsbreekijzer - plaats het gereedschap in de sleuf van de clip om de clip los te maken.
C057 clips voor 13 mm panelen | C058 clips voor 8 mm panelen | Crate clip assortiment | Crate montage video gids
ORIENS levert clips, scharnieren en bijbehorende hardware. Houten kratten en verpakkingstassen zijn niet inbegrepen; hulp bij inkoop kan afzonderlijk worden besproken. Het bedrijf werd opgericht in 2009 en de oprichter werkt sinds 1998 in de internationale handel. ISO 9001:2015 verwijst naar het kwaliteitsmanagementsysteem van de productiefabriek binnen de toepasselijke reikwijdte, niet naar certificering van deze clips.
Voor een pasvormcontrole en offerte, stuur het model, de afwerking, de hoeveelheid en de tekening van de doosverbinding naar sales@oriensmetal.com.
